A Diamondnak a rendkívül magas keménység és kopásállóság, alacsony súrlódási együttható, nagy rugalmas modulus, nagy hővezetőképesség, alacsony hőtágulási együttható és alacsony affinitás a színesfémekkel való alacsony affinitás előnyei vannak. Jelenleg nagyon nagy keménységű szerszám anyag. Tehát milyen típusú gyémántszerszámok vannak? Kövessük a Zhongyeda szerkesztőjét, hogy megnézzük!
A gyémánt eszközök típusai:
Gyémántszerszámoka szerszámszerkezet szerint osztják meg: főként a szerszámok, maróvágók, raamerek, fúróbitek, bevont szerszámok és más nem szabványos formáló szerszámokhoz használják.
1. gyémánt pengék
1. szabványos pengék: Az egykristályos gyémánt pengéket elsősorban egypontos gyémánt eszterga vagy más precíziós esztergahoz használják. A felületi érdesség elérheti az RZ0.1-0,05 μm-t, amikor a színesfémeket feldolgozza. A polikristályos gyémánt (PCD) pengéket általában eszterga, megmunkáló központok stb. Használják, elsősorban a forduláshoz és az unalomhoz. A hagyományos ötvözött pengékkel összehasonlítva magasabb takarmány- és lineáris sebességet lehet használni; A pengék élettartama szintén jelentősen javul a karbid pengékhez képest; Ugyanakkor a PCD pengék által feldolgozott munkadarab felületi kivitele a legjobb esetben elérheti a RA0.2 -t.
2. Nem szabványos pengék: főként egyes munkakörülményekhez, komplex struktúrákkal, szigorú tolerancia követelményekkel és összetett feldolgozási eljárásokkal. A gépi szorítású polikristályos gyémánt (PCD) nem szabványos pengék használata jelentősen javíthatja a feldolgozási hatékonyságot. Ugyanakkor a gépi szorítású struktúra használata csökkentheti a termelési költségeket.
2. Gyémánt maró pengék
Polikristályos gyémánt (PCD) maró pengék, maróvágó tárcsákkal vagymaróvágóA rudakat általában a síkok és a lépcsők őrlésére használják. A lineáris sebesség akár 2500-3000 m/perc is lehet. A karbid pengékkel összehasonlítva a szerszám élettartama 5-10-szer növekszik. Ez a választás a színesfém-felszíni maróhelyekhez, például az autóipari alumínium ötvözet hengerfejekhez, motorkerékpár dobozokhoz és penész síkokhoz! Az ár-teljesítmény arány nagyon megfelelő.

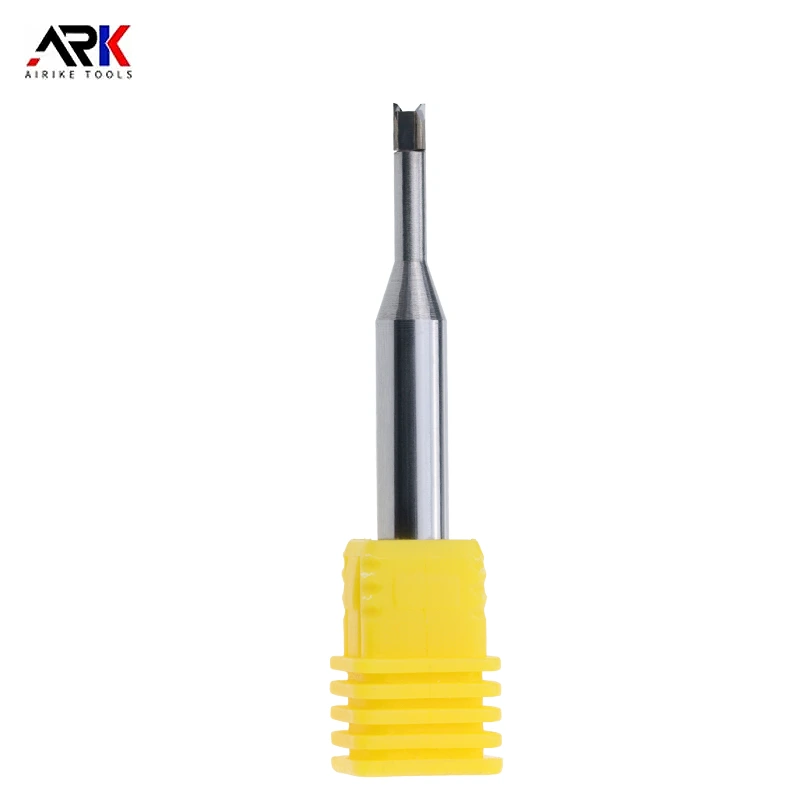

3. gyémántrúd maróvágó
A gyémántrudak maróvágóit egykristályos gyémánt maróvágókra és polikristályos gyémánt (PCD) maróvágókra osztják.
A polikristályos gyémánt (PCD) rudak maróvágóit két típusra osztják. Az egyik egy átmeneti központos maróvágó, amely felhasználható a munkadarab felületére, függőlegesen a tengely mentén. Pit-szerű munkadarabok marása esetén a hatékonyság jelentősen javul. A másik egy nem átmeneti centrum maróvágó. Az ilyen típusú maróvágó általában sugárirányban vágja be a munkadarabot, és a Mills főnökei, lépései, felületei és más alkatrészek a CNC programozás révén.
4. Diamond Reamer
A Diamond Reamer, általában az átmérő méretén alapul, ötvözött mátrixot vagy acélmátrixot használ, és a vágóélek száma legalább 2.
Az ilyen típusú szerszámot elsősorban szigorú tolerancia követelményekkel és magas befejezési követelményekkel rendelkező lyukak feldolgozására használják. Mind a lyukak, mind a vak lyukakon keresztül feldolgozhatók. Az ilyen típusú szerszám által feldolgozott lyukak befejezése elérheti a RA0.1 -t.
5. gyémántfúró bitek
Polikristályos gyémánt (PCD)A fúróbitek általában ötvözött vagy acélszubsztrátokból készülnek, az átmérő szerint. Polikristályos gyémánt (PCD) fúróbites fúrási lyukakat közvetlenül a munkadarabon. A munkadarabnak nincs lyuka, és a precíziós követelmények nem magas. A PCD fúróbitek csak megmunkáló középső berendezésekhez alkalmasak.
A polikristályos gyémánt (PCD) fúróbitek elsősorban a következők: PCD lyuk -bővítőfúró bitek, PCD lépés fúró bitek, PCD Twist fúró bitek, PCD lapos alsó fúró bitek stb.
6. Gyémánt bevonatú szerszámok
A gyémánt bevonatú eszközök a CVD módszert használják az 1-25 μm-es gyémántfilm közvetlen behelyezésére egy szubsztrátra, például cementált karbidra vagy kerámiára. Komplex geometriai formájú szerszámokhoz használhatók, és ideális eszközök a nehezen feldolgozható anyagok feldolgozásához.
A bevonathoz alkalmas szerszámtípusok: pengék, maróvágók, fúróbitek, raamerek, kivágók stb.
7. Gyémánt formáló eszköz
Polikristályos gyémánt (PCD)A képző eszköz a forgó szerszámhoz tartozik. Előnye a magas feldolgozási hatékonyság. Egyidejűleg több lépésből álló lyukakat képes megilleszteni, és biztosíthatja a viszonylag pontos geometriai tűréseket. Két típusra oszlik a különböző feldolgozási módszerek szerint. Az egyik az axiális feldolgozás és az egyszeri kialakítás; A másik a CNC programozás és a pályák feldolgozása. A szerszámtartó BT fogantyúval, HSK fogantyúval, egyenes fogantyúval stb.
A fenti gyémántszerszámok típusait itt osztják meg. Számos típusú gyémánt eszköz létezik, jelentős teljesítménybeli különbségekkel. Nagyon nagy különbségek vannak a különféle típusú gyémántszerszámok felépítésében, előkészítési módszerében és alkalmazásmezőjében is.
